Blindnietmuttern / Stahl / Flachkopf / offen / Rändelung
Material: AISI 1005 / 1.0303
Eigenschaften: spannungsarm geglüht
Spezifikation: Unterkopfzahnung und Schafträndelung

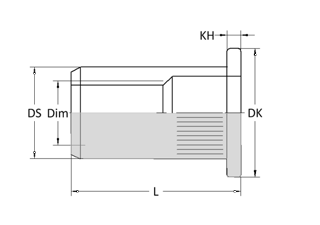

Maßskizze
Die Preise sind aufgrund der Situation am internationalen Rohstoffmarkt nicht aktuell. Wir ersuchen Sie um Ihre Anfrage.
LEGENDE:
Dim=Dimension
L=Gesamtlänge
M=Klemmbereich / Materialstärke
DSØ=Schaftdurchmesser
BØ=Bohrlochdurchmesser
DKØ=Setzkopfdurchmesser
H=Setzkopfhöhe
Am=Anzugsmoment in Nm
Zf=Zugfestigkeit in N
Sf=Scherfestigkeit in N
LW=Lagerware
VE=Verpackungseinheit
| Dim | L | M | DSØ | BØ | DKØ | H | Am | Zf | Sf | Artikel# | Preis €/1000 | VE Stk. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M 3 K | 10,0 | 0,5 - 3,0 | 4,9 | 5,0 | 7,0 | 0,9 | 3,0 | 4900 | 1100 | 610Z030 | 98,00 | 500 |
| M 4 K | 5,9 | 6,0 | 9,0 | 1,0 | 4,5 | 1660 | 610Z040 | 109,00 | ||||
| M 4 L | 11,5 | 3,0 - 4,0 | 610Z042 | |||||||||
| M 5 K | 12,0 | 0,5 - 3,0 | 6,9 | 7,0 | 10,0 | 5,4 | 11080 | 2740 | 610Z050 | 118,00 | ||
| M 5 L | 15,0 | 3,0 - 5,0 | 610Z052 | 131,00 | ||||||||
| M 6 K | 14,5 | 0,5 - 3,0 | 8,9 | 9,0 | 13,0 | 1,5 | 11,0 | 17650 | 3430 | 610Z060 | 148,00 | |
| M 6 M | 16,0 | 3,0 - 5,0 | 610Z061 | |||||||||
| M 6 L | 19,5 | 5,0 - 8,0 | 610Z062 | 183,00 | ||||||||
| M 8 K | 16,0 | 0,5 - 3,0 | 10,9 | 11,0 | 16,0 | 29,0 | 27450 | 4410 | 610Z080 | 193,00 | ||
| M 8 M | 18,5 | 3,0 - 5,5 | 610Z081 | |||||||||
| M 8 L | 21,0 | 5,0 - 8,0 | 610Z082 | 228,00 | ||||||||
| M 10 K | 17,0 | 0,5 - 3,0 | 12,9 | 13,0 | 19,0 | 2,0 | 32,0 | 28430 | 4900 | 610Z100-13 | 246,00 | 250 |
| M 10 L | 22,0 | 3,0 - 6,0 | 610Z102-13 | 281,00 | 500 | |||||||
| M 12 K | 23,0 | 1,0 - 4,0 | 15,9 | 16,0 | 23,0 | 44,2 | 48050 | 6880 | 610Z120-16 | 398,00 | 250 | |
| M 3 L | 12,5 | 2,5 - 4,0 | 4,9 | 5,0 | 7,0 | 0,9 | 3,0 | 4900 | 1100 | 610Z032 | 98,00 | 500 |
| M 12 L | 26,5 | 4,0 - 7,0 | 15,9 | 16,0 | 23,0 | 2,0 | 44,2 | 48050 | 6880 | 610Z122-16 | 442,00 | 250 |
| M 16 K | 34,0 | 1,0 - 5,0 | 20,9 | 21,0 | 29,0 | 2,5 | 0,0 | 0 | 0 | 610Z160-21 | 932,00 | 125 |
Letztes Update: 15. März 2018
Nicht fündig geworden?
Ein Katalog kann niemals alles beinhalten, falls Sie nicht fündig geworden sind, fragen Sie bitte bei uns an.
